在追求更高可靠性與效率的現代工業中，一個看似微小的元件往往決定著整個系統的成敗。其中，星型密封圈（X-Ring）作為一種高性能靜密封與動密封解決方案，正以其獨特的設計和卓越的性能，在眾多精密和嚴苛的應用場景中脫穎而出，成為工程師青睞的選擇。
一、核心結構：四唇對稱的力學智慧

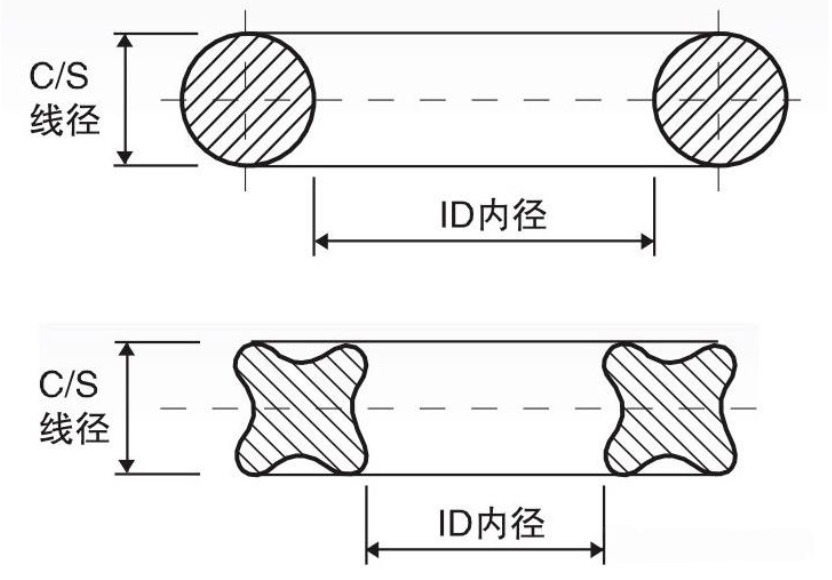

星型密封圈，因其橫截面輪廓呈現四個對稱的唇部，酷似一顆星星或X形，故得名。這一精巧的結構是其性能超越傳統O型圈的物理基礎。
對稱四唇設計：與O型圈單一的圓形截面不同，星型圈擁有四個均勻分布的密封唇。在溝槽中安裝后，上下兩個唇與溝槽底面形成主密封區域，左右兩個唇則與溝槽側面接觸，這種布局在徑向或軸向受力時能提供更均勻的支撐。
雙道密封線：每個密封唇在受壓后與配合面形成一道密封線。因此，在理論上，星型圈能形成至少兩道獨立的密封線，極大地提升了密封的可靠性，即使一道密封線因輕微損傷或潤滑不足暫時失效，另一道仍可提供有效密封。
優化的接觸壓力分布：其截面形狀降低了接觸面積，從而在相同壓縮率下減少了摩擦阻力和摩擦生熱。同時，獨特的溝槽能更好地儲存潤滑脂，延長使用壽命。
二、材料選擇：應對嚴苛環境的鎧甲
星型密封圈的材料選擇范圍廣泛，可根據不同的介質、溫度、壓力及成本要求進行優化：
丁腈橡膠：最經濟通用的選擇，具有良好的耐油性、耐磨性和彈性，適用于大多數液壓油、燃油及水介質，溫度范圍約-40°C至+120°C。
氟橡膠：堪稱“橡膠之王”，擁有極佳的耐高溫性、耐化學腐蝕性和耐老化性能，適用于高溫燃油、強酸、強堿及多種苛刻化學介質，溫度范圍可高達250°C。
硅橡膠：以極寬的耐溫范圍和優異的柔韌性著稱，在-60°C至230°C的范圍內性能穩定，適用于食品、醫療及高低溫交變環境，但機械強度相對較低。
乙丙橡膠：出色的耐臭氧、耐氣候老化、耐蒸汽及熱水性能，是汽車冷卻系統、戶外電氣密封及低壓蒸汽應用的理想選擇。
聚氨酯：具有無與倫比的耐磨性、高機械強度和抗擠出能力，特別適用于高壓、高磨損的液壓活塞密封，但耐高溫和耐水解性能一般。
三、與O型圈的深度對比：優勢與權衡
作為密封領域的“元老”，O型圈結構簡單、成本低廉、應用廣泛。然而，星型密封圈在諸多關鍵性能上實現了顯著提升：
|
特性維度 |
星型密封圈? |
傳統O型圈? |
|---|---|---|
|
抗扭曲能力? |
卓越。對稱結構使其在往復或旋轉運動中不易發生自身扭轉，避免了因扭轉導致的密封失效和磨損。 |
較弱。在動態密封中容易發生“螺旋扭曲失效”，尤其在潤滑不良時。 |
|
摩擦與磨損? |
更低。接觸面積小，摩擦阻力可降低約30%-50%，生熱少，磨損慢，更適合高速往復運動。 |
較高。較大的接觸面積導致更高的摩擦和啟動阻力，易產生粘滑現象。 |
|
擠出抗力? |
更強。截面形狀在壓力下更穩定，內部支撐更好，在壓力脈動或間隙較大的情況下抗擠出能力更優。 |
較弱。高壓下易被擠入密封間隙，需搭配擋圈使用，增加復雜度。 |
|
低壓密封性? |
優異。多道密封線設計，即使在極低壓力或零壓差下也能實現有效初始密封。 |
一般。低壓下依賴預壓縮，對溝槽尺寸和表面光潔度更敏感。 |
|
溝槽兼容性? |
通?？芍苯犹鎿Q。標準設計的星型圈可直接安裝在O型圈的標準溝槽中，實現性能升級。 |
- |
|
成本考量? |
較高。模具和制造工藝相對復雜，材料成本通常也略高。 |
極低。結構最簡單，規?；a成本優勢巨大。 |
|
安裝便利性? |
需注意。多個密封唇在安裝時比O型圈更易被刮傷，可能需要使用安裝導套。 |
簡單。圓形截面，安裝最方便。 |
結論與選型建議
星型密封圈并非旨在完全取代O型圈，而是為應對更嚴苛、更精密的工況提供了優化方案。其核心價值在于以適度的成本增加，顯著提升了動態密封的可靠性、壽命和效率。
在選擇時，工程師可遵循以下思路：
首選O型圈：對于靜態密封、低壓、低速或成本優先的場合，O型圈仍是經濟可靠的選擇。
升級為星型圈：當面臨高速往復運動、壓力脈動頻繁、潤滑條件不佳、或需要極佳的低壓密封時，將O型圈溝槽直接替換為星型密封圈，往往是提升系統穩定性的最直接、有效途徑。尤其是在液壓氣動元件、汽車減震器、精密儀器、食品制藥設備等領域，星型圈的優勢尤為突出。
總而言之，星型密封圈代表了密封技術從“滿足基本功能”向“追求最優性能”的演進。它用更智慧的幾何結構和更均衡的力學表現，在微觀尺度上為現代工業設備的穩定、高效、長壽命運行，提供了堅實而精巧的保障。
