在現代化工業液壓系統中，尤其是面對煤礦液壓支架、重型挖掘機及大型鍛壓設備時，活塞密封系統不僅要承受極高的靜壓，還必須應對劇烈的壓力脈沖和復雜的徑向載荷。GDKK 五組件組合密封（GDKK 5-Piece Compact Seal）憑借其獨特的集成化設計，成為了解決此類極端工況的首選方案。
一、 GDKK 的結構邏輯：從“分體”到“集成”

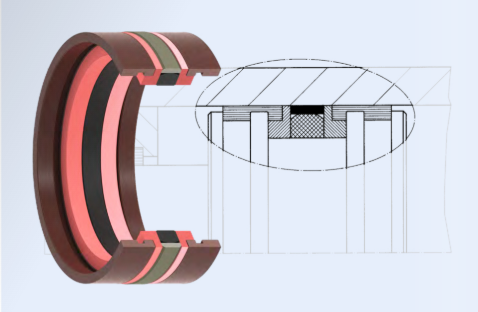

傳統的活塞密封通常需要分別加工密封溝槽和導向帶溝槽，這增加了活塞的軸向長度和加工成本。GDKK 的核心設計哲學是將主密封、抗擠出、徑向導向三大功能集成于單一溝槽內。
多齒彈性體（核心密封）：位于中心，通常采用高性能丁腈橡膠（NBR）。多唇口設計使其在高壓下能產生多個密封接觸點，有效提升密封可靠性。
L型支撐環（對稱分布）：緊貼彈性體兩側，采用硬度較高的聚酯彈性體（TPE）。其作用是填補密封間隙，保護彈性體在 $35\text{ MPa}$ 以上的高壓下不發生“根部擠出”。
集成導向環（外層支承）：位于最外側，采用高強度聚甲醛（POM）或改性尼龍。除了起到最終的防擠出屏障作用外，它還承擔著活塞與缸筒間的徑向支撐功能。
二、 核心技術優勢
1. 極佳的抗沖擊與防擠出性能
在重型機械往復運動中，瞬時沖擊壓力往往遠超系統額定壓力。GDKK 的 L 型護環與導向環形成了階梯式的支撐體系。當中心橡膠受壓變形時，壓力被逐層傳遞，確保即使在存在較大擠出間隙的情況下，主密封體依然被穩固包裹。
2. 軸向空間的極致壓縮
由于 GDKK 自帶導向功能，工程師無需在活塞上額外預留導向帶位置。這使得活塞可以設計得更加短小精悍，不僅降低了材料成本，還為油缸在有限空間內的布置提供了可能。
3. 消除“金屬接觸”風險
高載荷下活塞容易發生偏心運動。GDKK 的寬面 POM 導向環具有優異的承載能力和自潤滑性，能夠吸收徑向力，有效防止活塞金屬件直接刮傷缸筒內壁，顯著延長缸筒使用壽命。
三、 關鍵技術參數
| 物理性能指標 |
典型數值 / 范圍 |
| 工作壓力 (P) |
小于等于MPa(特殊材料可達50） |
| 往復速度 (V) |
小于等于0.5 m/s |
| 溫度范圍 (T) |
-35°C 至110°C (取決于 NBR 牌號) |
| 工作介質 |
礦物液壓油、水乙二醇、乳化液 |
四、 應用與安裝建議
GDKK 廣泛應用于工況極其惡劣的移動機械和重工業領域，特別是對漏油量控制極其嚴格且存在振動沖擊的雙作用活塞缸。
溝槽檢查：安裝前需嚴格檢查溝槽及缸筒引入角的倒角，確保無毛刺，防止劃傷導向環。
安裝順序：先安裝中心彈性體，再對稱嵌入 L 型支撐環，最后將開口式的導向環扣入位。
潤滑處理：在組裝前，建議在密封件表面涂抹系統配套的液壓油，以降低初始裝配摩擦力。
五、 結語
作為一種高度集成的密封系統，GDKK 五組件組合密封通過材料的科學搭配與結構的緊密耦合，實現了性能與空間的完美平衡。對于追求長壽命、高穩定性的液壓裝備而言，GDKK 不僅僅是一個密封零件，更是確保設備在高壓環境下持續輸出動力的核心保障。【德龍密封溫馨提示】密封問題找德龍！密封件廠家，接受定制密封件，從設計到研發，從生產到測試，全系列服務。有更多想了解的信息可以直接聯系德龍密封，德龍產品專家竭誠為您服務！
