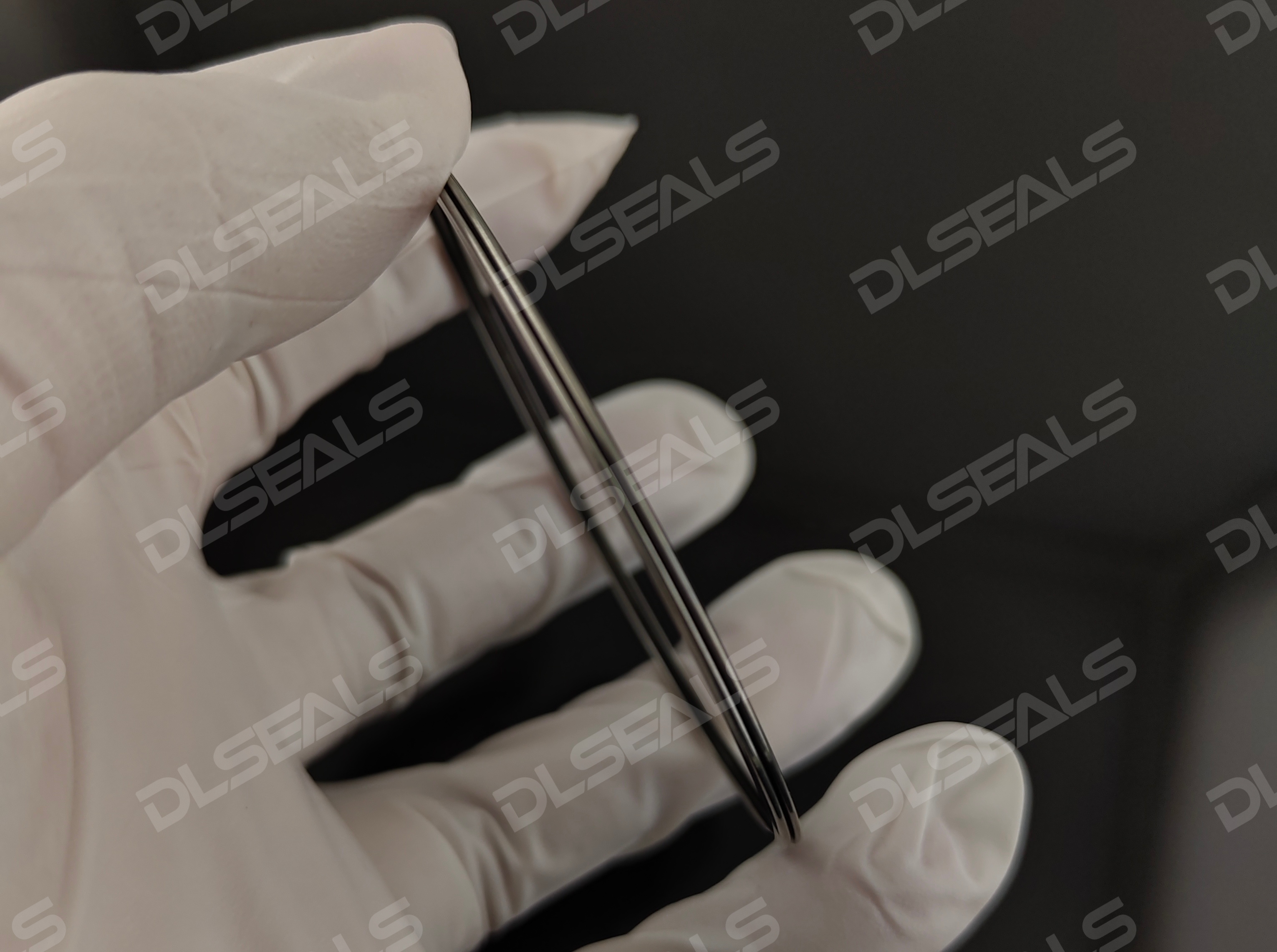

在高溫、高壓、強腐蝕等極端工況下，傳統彈性體密封往往捉襟見肘，金屬密封圈憑借其卓越的耐受性成為關鍵設備的“安全閥”。其中，?內壓自緊式金屬E型密封圈以其獨特的結構和性能脫穎而出。本文將深入解析其結構特點、工作原理、材料選擇及應用領域。
?一、獨樹一幟：E型密封圈的結構奧秘?
顧名思義，E型密封圈橫截面形狀類似鏡像的“E”或“M”字（通常有三道凸峰），這是其最核心的識別特征。其結構奧秘在于：
- ??“M”形截面設計：?? 中心凹陷形成天然密封腔，兩側對稱的凸峰構成主密封唇。這道凹槽是實現自緊功能的關鍵空間。
- ?內外支撐：?? 通常配合同心度高的內支撐環（或外約束環）?? 使用。支撐環安裝在E型圈的內徑側（或外徑側），為其提供剛性支撐，防止其側向擠出，并引導壓力作用于密封唇。
- ?金屬本質：?? 通常由可產生塑性變形的特定金屬材料制成。
?與其他金屬密封圈的核心差異：??
- ?與傳統金屬O型圈（實心或空心）：?? 實心O圈主要依賴預緊彈性密封；空心O圈利用內部壓力產生一定徑向變形密封。E型圈利用截面構型（凹槽）和支撐環，顯著強化了壓力轉化為徑向密封力的效率（自緊效應）?，密封比壓更高更穩定。
- ?與C型密封圈：?? C型圈一般為單U形截面，主要依靠軸向壓縮產生徑向彈塑性變形密封。E型圈對稱的雙唇和專門的密封腔結構，使其在內壓作用下的自緊響應更敏捷、更強力。
- ?與Delta密封環：?? Delta環有三角形的截面和銳角密封唇，依賴唇部塑性變形密封。E型圈結構更強健（尤其在有支撐環時），其密封腔設計對壓力自緊的利用效率更高，對法蘭面間隙變化的適應性通常更好。
?二、核心動力：內壓自緊工作原理?
E型密封圈的最大優勢在于其內壓自緊機制：
- ?預加載：?? 在初始法蘭螺栓擰緊時，E型圈受到一定軸向壓縮，主密封唇與法蘭密封面發生初始接觸并產生塑性變形，形成初步密封（初始密封）。
- ?壓力驅動自緊：?? 當設備內部壓力升高時，介質壓力通過法蘭間隙或小通道進入截面中心的密封腔。
- ?力轉化密封：?? 作用在密封腔內壁（主要是朝向E型圈中心的腔壁）的壓力載荷：
- 部分作用于腔壁，推動密封唇繼續向外徑和/或內徑方向擴張。
- 更重要的是，在內支撐環（或外約束環）的反向約束下（支撐環阻止E型圈向內/外發生大的位移），進入腔內的壓力主要轉化為將E型圈兩翼的主密封唇更加“頂”向法蘭密封面的巨大作用力，即內壓被有效轉化為密封比壓。
- ?雙向密封：?? 這種自緊效應使得主密封唇對法蘭面的壓緊力（密封比壓）隨著系統壓力的升高而成比例增大，從而實現“越壓越緊”的高可靠性動態密封。內外支撐環的配合，確保了壓力主要驅動密封唇變形而非擠出失效。
?三、卓越性能：為何選擇E型密封圈?
- ?優異的高壓密封性：?? 自緊機制使其在超高壓力（數百至上千兆帕）下仍能保持極低的泄漏率，密封穩定性無與倫比。
- ?極寬的溫域適應性：?? 金屬基體本身可耐受從深冷（如-196°C）至超高溫（800°C或更高，取決于材料）的極端溫度范圍。
- ?卓越的耐介質性：?? 抗化學腐蝕、耐有機溶劑、抗氧化、抗氫脆、耐輻照等性能優越。
- ?抗擠出性優異：?? 在支撐環的保護下，能承受極大的壓差而不會被擠入法蘭間隙。
- ?長壽命與可靠性：?? 無橡膠、聚合物老化問題，在適宜工況下使用壽命極長。
- ?設計緊湊：?? 相比需要更大壓縮量的C型圈等，E型圈在同等密封要求下結構可能更緊湊，尤其適用于空間受限的場合。
- ?可重復使用（在一定范圍內）：?? 若未發生過度塑性變形或損壞，部分情況下可拆卸后重復安裝使用（需嚴格評估）。
?四、核心支撐：關鍵材料及其性能?
E型密封圈及支撐環的材料選擇對性能至關重要。常用材料及特性如下表所示：
| 材料大類 |
代表牌號 |
主要優點 |
主要缺點 |
典型適用溫度上限 (℃) |
| ?奧氏體不銹鋼? |
304, 316(L), 321 |
經濟性好，加工性好，耐一般氧化性環境 |
強度相對較低，抗氯離子應力腐蝕開裂（SCC）能力差 |
~800 (短時) / ~600(長時) |
| ?沉淀硬化不銹鋼? |
17-4PH (630) |
強度高（硬化后），較好的耐蝕性，綜合性能優異 |
成本比普通不銹鋼高 |
~400 |
| ?鎳基高溫合金? |
Inconel 718, Inconel X-750 |
?極佳的高溫強度、優異的抗蠕變性、耐氧化和多種腐蝕環境（包括堿） |
?成本高，對某些介質（如濃硫）的耐蝕性需留意 |
?~700 - 800? |
| ?鎳基耐蝕合金? |
Hastelloy C-276, C-22 |
?卓越的耐強腐蝕介質能力?（各種酸、高溫鹵素等） |
成本非常高，高溫強度不如高溫合金 |
~400 |
| ?特殊合金/純金屬? |
Incoloy 925, TA1 (純鈦/鈦合金) |
針對特定需求：如925高屈服強度；鈦及合金優異比強度與耐蝕性 |
成本高；鈦合金需防氫脆 |
與前述類似或按具體合金 |
注：實際選用需考慮具體介質成分、濃度、溫度、壓力、摩擦副匹配性（防粘）、強度（屈服強度，保證塑性變形能力而非斷裂）等因素。支撐環通常選用強度更高、變形小的材料（如高強度不銹鋼、硬質合金等）。
?五、關鍵戰場：E型密封圈的典型應用領域?
憑借其無以倫比的高壓、高溫、耐腐蝕密封能力，E型密封圈已成為以下嚴苛工況不可或缺的核心密封元件：
- ?石油天然氣勘探與生產 (Upstream O&G):??
- 海上/陸地油氣田井口裝置（井口、采油樹、套管頭、環空密封）。
- 超深井、超高壓氣井的設備。
- 高壓管道終端與閥門。
- API 6A標準涉及的高壓設備是其主戰場之一。
- ?石油化工與煉化 (Downstream O&G & Petrochemical):??
- 高壓加氫裂化/加氫精制反應器及其附屬高溫高壓管道、閥門。
- 高壓聚乙烯反應器系統。
- 合成氨、甲醇合成等高溫高壓反應容器。
- ?高壓化工過程 (Chemical Processing):??
- 涉及超臨界流體、極端溫度壓力的反應容器與熱交換器。
- 強腐蝕性介質（強酸、強堿、有機溶劑等）的密封。
- ?核電工業 (Nuclear):??
- 反應堆壓力容器頂蓋密封（至關重要，高可靠長壽命要求）。
- 一回路主泵、蒸汽發生器等高關鍵性設備密封。
- 乏燃料處理設備中的密封。
- ?航空與航天 (Aerospace & Defense):??
- 火箭發動機燃料/氧化劑系統的高壓閥門與連接件密封。
- 高性能飛機發動機相關高溫高壓測試設備密封。
- ?高壓研究與測試 (High Pressure Research & Testing):??
- 高壓釜、高壓腔體（如超硬材料合成，地質研究）。
- 各種需要重現極端工況的測試設備。
?結語?
內壓自緊式金屬E型密封圈，以其獨特的M型截面設計、巧妙的內壓自緊原理、優異的高溫高壓性能及廣泛的材料適應性，成為解決極端工況密封難題的“明星”方案。理解其結構差異、工作原理、材料特點和適用領域，對于在油氣、化工、核電等高風險、高要求行業中選擇和部署可靠的關鍵密封，保障設備安全與生產連續性，具有極其重要的意義。它在重壓下的強大生命力，守護著現代工業技術突破的邊界。
