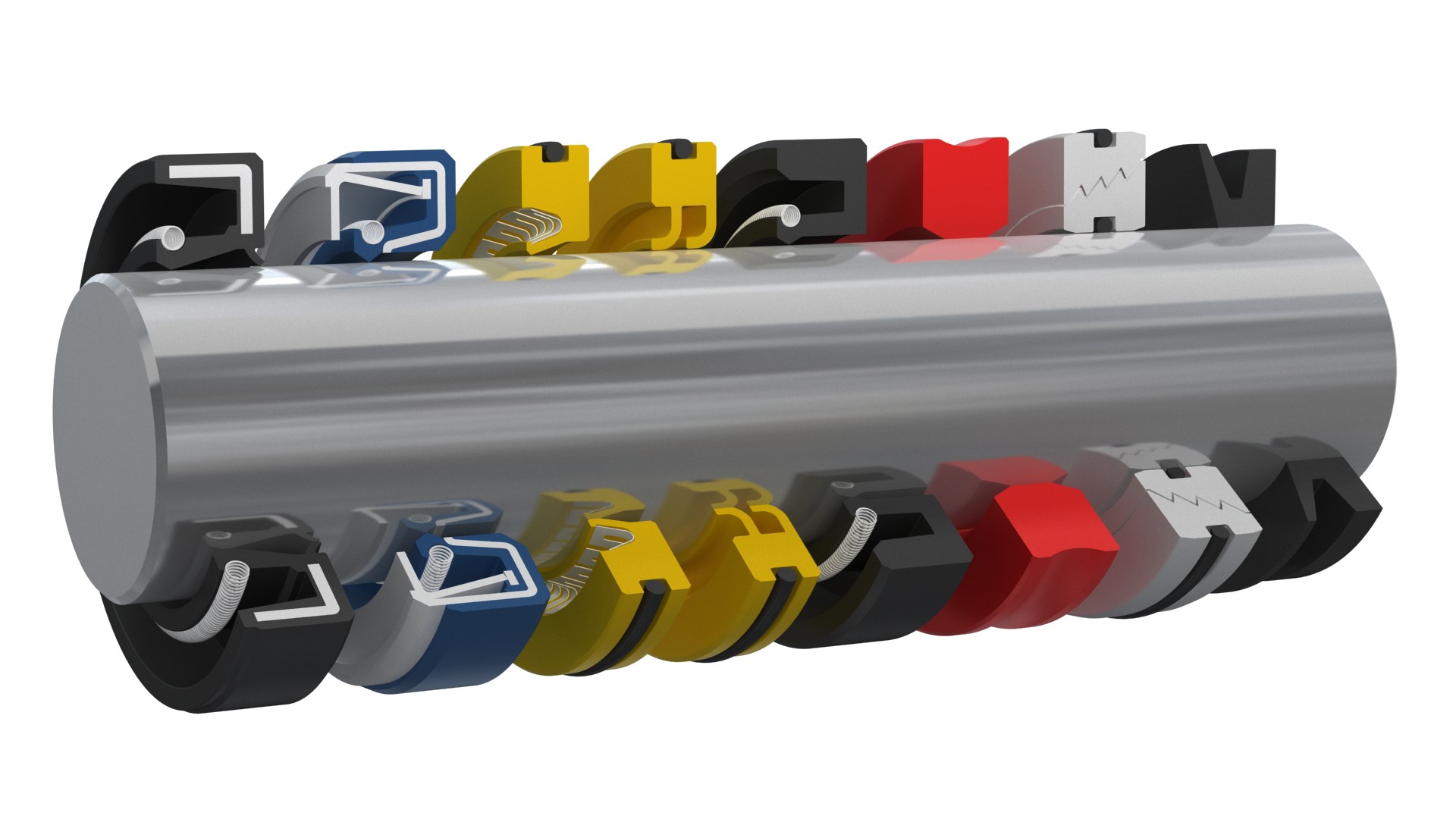

軋機油封（Rolling Mill Oil Seals）是鋼鐵生產和金屬加工行業中不可或缺的關鍵組件，主要用于防止?jié)櫥托孤⒆钃跷廴疚镞M入軸承系統，并在高負載、高速旋轉環境下維持設備的穩定運行。在軋機如熱軋機或冷軋機中，油封需承受極端條件，包括高溫、高壓、水污染和機械磨損。參考提供的圖片，這些油封通常呈現為環形金屬結構，帶有齒狀或唇狀密封邊緣，旨在形成緊密的動態密封。它們的設計不僅影響設備的效率，還直接關系到生產線的可靠性和維護成本。本文將以軋機油封為核心，探討其設計原理、材料選擇、工作機制、應用場景以及最新發展。

設計原理與結構

軋機油封的設計核心在于實現旋轉軸與固定外殼之間的有效密封，同時允許軸的高速旋轉。典型結構包括外殼（通常為金屬或復合材料）、密封唇（唇狀彈性體部分）和輔助元件如彈簧或支撐環。密封唇與軸表面接觸，形成一層薄油膜，以減少摩擦并防止泄漏。根據旋轉密封設計指南，油封的外徑通常形成墊圈式密封，以防止銹蝕或腐蝕。

在軋機應用中，油封常采用V型或唇型設計，例如DF頸部密封（DF Neck Seal），如某些制造商的熱冷軋機滾筒密封所示。這種設計包括水密封、內環和頸部密封組件，能有效隔離冷卻水和潤滑油。圖片中的油封顯示出多層環狀排列，齒狀邊緣可能用于增強抓握力和排除污染物。德龍密封開發的軋機專用油封，通過優化唇部幾何形狀，顯著降低了溫度升高和水滲入量，提高了密封性能。

常見設計類型包括：

• 單唇密封：適用于標準潤滑油密封，唇部朝向油側。
• 雙唇密封：額外唇部用于排除外部污染物，如水或金屬屑。
• PTFE唇密封：用于高壓和高轉速環境，可承受10 bar以上壓力和40-45 m/s的轉速。

設計時需考慮軸表面光潔度（推薦Ra 0.2-0.8 μm）和硬度（至少45 HRC），以最小化磨損。

材料選擇

油封材料的選取取決于工作溫度、介質兼容性和耐磨性。以下是常見材料及其特性：

根據德龍的油封選擇指南，NBR是大多數軋機應用的首選，而FKM適用于酸性或高溫環境。 在鋼鐵生產中，O型圈常與油封結合使用，材料如NBR用于泵閥系統，以維持壓力并防止泄漏。 Viton提供最寬的化學兼容性，適合煉油和軋機環境。

工作原理

油封的工作基于動態密封原理：密封唇在軸旋轉時形成薄油層（約0.0001-0.001 mm），通過表面張力和粘度防止泄漏。同時，唇部設計（如螺旋紋或輔助唇）可泵回逸出的油，并排除外部污染物。在軋機中，油封需應對軸偏心、振動和熱膨脹。NOK的指南指出，油封通過唇部與軸的薄油層實現零泄漏。

在高負載軋機中，水污染是常見挑戰。先進的油封通過多層唇和排水通道，減少水進入軸承的風險，從而延長設備壽命。

應用場景

軋機油封廣泛應用于鋼鐵、造紙和重型機械行業。例如：

• 熱/冷軋機：密封滾筒軸承，防止冷卻水混入潤滑油。
• 泵和齒輪箱：在旋轉軸處密封液壓系統。
• 大型滾筒：如鋼鐵廠的連續軋制線，承受高轉速（至45 m/s）和壓力。 根據YouTube上的旋轉密封介紹，油封用于潛艇、風車和煉鋼廠等極端環境。 在工業4.0時代，智能油封集成傳感器監測泄漏和溫度，進一步提升可靠性。

維護與創新

維護包括定期檢查唇部磨損、軸表面和安裝對齊。德龍的設計指南建議，旋轉應用中避免拉伸安裝，以防唇部應力。 常見故障如泄漏往往源于材料不兼容或安裝不當。

創新方面，德龍的最新產品聚焦于低摩擦和高耐久性，減少能源消耗。未來趨勢包括納米涂層和可持續材料，以應對環保要求。

結論

軋機油封作為精密工程的典范，在確保工業設備高效運行中發揮關鍵作用。通過優化設計和材料選擇，如NBR或FKM，這些密封件能應對嚴苛環境。參考圖片中的典型結構，理解其齒狀設計有助于實際應用。未來，隨著材料科學的進步，油封將進一步提升鋼鐵生產的可持續性和效率。
